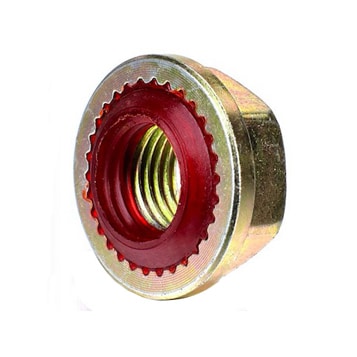

Dadi tenuta autobloccanti

CARATTERISTICHE:

  • Dadi flangiati classe di resistenza 8 (28-32Hrc)
  • Trattamento superficiale: Galvanizzazione o Fosfatazione
  • Anello di tenuta Nylon PA11 resistente a oli e lubrificanti
  • Temperatura -40°C / +120°C
  • Anello installato con Injection Molding
  • Unico assieme sigillato anello corpo del dado
  • Anello di tenuta con impronta del filetto
  • Riutilizzabile fino ad oltre 5 cicli
  • Pressione di tenuta 25Mpa e oltre

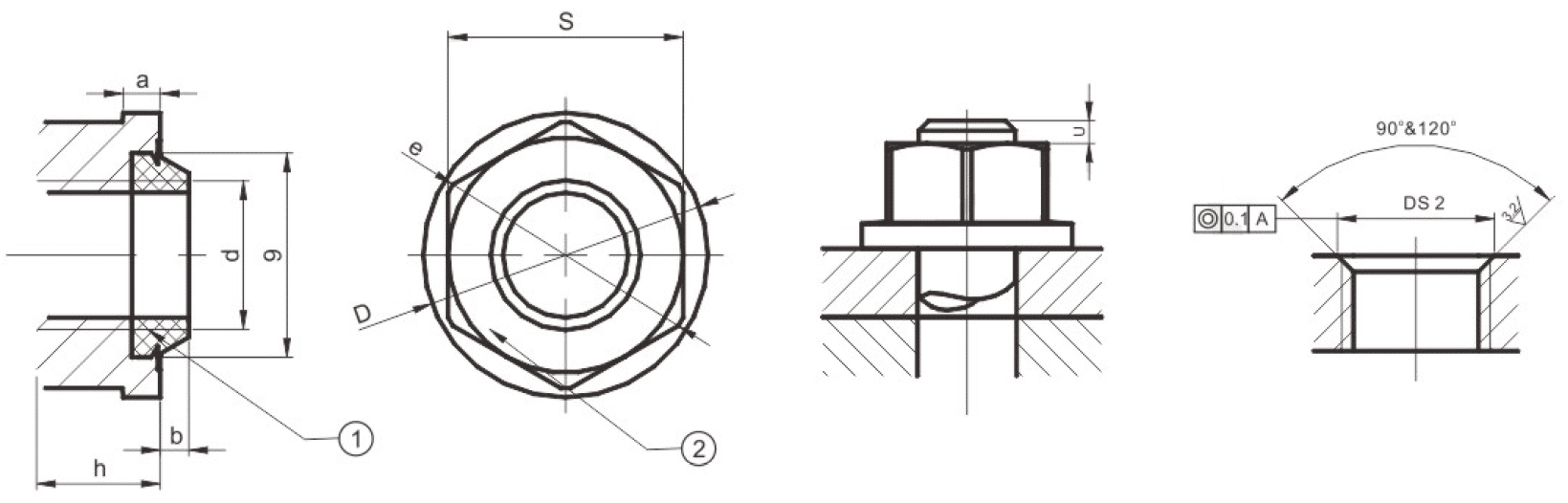

Cod.

Galvanizzato

Galvanized

Cod.

Fosfatato

Phosphated

Filetto

Thread

M

D

mm

S

mm

H

mm

Coppia serraggio

Tightening Torque

Nm

SLN-M6X0.5 SLN-M6X0.5-PH M6x0.5 12 10 7 10.1 – 11.1
SLN-M6X1 SLN-M6X1-PH M6x1 12 10 7 9.0 – 10.1
SLN-M8X1 SLN-M8X1-PH M8x1 17 13 8.5 22.8 – 26.5
SLN-M8X1.25 SLN-M8X1.25-PH M8x1.25 17 13 8.5 21.6 – 24.6
SLN-M10X1 SLN-M10X1-PH M10x1 21 17 9 46 – 53
SLN-M10X1.5 SLN-M10X1.5-PH M10X1.5 21 17 9 46 – 48
SLN-M12X1 SLN-M12X1-PH M12X1 23 19 10 82 – 94
SLN-M12X1.25 SLN-M12X1.25-PH M12X1.25 23 19 10 78 – 91
SLN-M12X1.5 SLN-M12X1.5-PH M12X1.5 23 19 10 78 – 90
SLN-M12X1.75 SLN-M12X1.75-PH M12x1.75 23 19 10 73 – 84
SLN-M14X1.5 SLN-M14X1.5-PH M14x1.5 27 22 11 124 – 142
SLN-M16X1.5 SLN-M16X1.5-PH M16x1.5 37 30 18 189 – 218
SLN-M16X2 SLN-M16X2-PH M16x2 37 30 18 180 – 206

Misure, immagini e dati tecnici sono puramente indicativi, ci riserviamo di apportare modifiche in qualsiasi momento e senza preavviso

Sizes, images and technical data are purely indicative, we reserve the right to make changes at any time without notice
