Modelli e Misure Inserti autofilettanti

SERIE 0112

(altri possibili identificativi 302 – 0212)















COD. Filettatura

Lungh.

L

 Diametro Di Foratura Prof.
Minima
Foro
Cieco
Acciaio
Zincato		 Ottone Inox
AISI303		 Inox
AISI316		 Filetto
Interno
D1		 Filetto
Esterno
D2xP		 _Plastica_ Leghe
Leggere
Alluminio		 __Ghisa__
0112M2 0112M2B 0112M2SS 0112M2S16 M2x0.4 4.5×0.5 6 4.0-4.1 4.1-4.2 4.2-4.3 8
0112M2.5 0112M2.5B 0112M2.5SS 0112M2.5S16 M2.5×0.45 4.5×0.5 6 4.0-4.1 4.1-4.2 4.2-4.3 8
0112M3 0112M3B 0112M3SS 0112M3S16 M3x0.5 5×0.5 6 4.5-4.6 4.6-4.7 4.7-4.8 8
0112M4 0112M4B 0112M4SS 0112M4S16 M4x0.7 6.5×0.75 8 5.8-5.9 6.0-6.1 6.1-6.2 10
0112M5 0112M5B 0112M5SS 0112M5S16 M5x0.8 8×1 10 7.1-7.2 7.3-7.5 7.5-7.6 13
0112M6A 0112M6AB 0112M6ASS 0112M6AS16 M6(A)x1 9×1 12 8.1-8.2 8.3-8.5 8.5-8.6 15
0112M6 0112M6B 0112M6SS 0112M6S16 M6x1 10×1.5 14 8.6-8.8 9.0-9.3 9.2-9.4 17
0112M8 0112M8B 0112M8SS 0112M8S16 M8x1.25 12×1.5 15 10.6-10.8 11.0-11.3 11.2-11.4 18
0112M10 0112M10B 0112M10SS 0112M10S16 M10x1.5 14×1.5 18 12.6-12.8 13.0-13.3 13.2-13.4 22
0112M12 0112M12B 0112M12SS 0112M12S16 M12x1.75 16×1.5 22 14.6-14.8 15.0-15.3 15.2-15.4 26
0112M14 0112M14B 0112M14SS 0112M14S16 M14x2 18×1.5 24 16.6-16.8 17.0-17.3 17.2-17.5 28
0112M16 0112M16B 0112M16SS 0112M16S16 M16x2 20×1.5 22 18.6-18.8 19.0-19.3 19.2-19.4 27
0112M18 0112M18B 0112M18SS 0112M18S16 M18x2.5 22×1.5 24 20.6-20.8 21.0-21.3 21.2-21.4 29
0112M20 0112M20B 0112M20SS 0112M20S16 M20x2.5 26×1.5 27 24.6-24.8 25.0-25.3 25.2-25.4 32
0112M22 0112M22B 0112M22SS 0112M22S16 M22x2.5 26×1.5 30 24.6-24.8 25.0-25.3 25.2-25.4 36
0112M24 0112M24B 0112M24SS 0112M24S16 M24x3 30×1.5 30 28.6-28.8 29.0-29.3 29.2-29.4 36
0112M27 0112M27B 0112M27SS 0112M27S16 M27x3 34×1.5 30 32.6-32.8 33.0-33.3 33.2-33.4 36
0112M30 0112M30B 0112M30SS 0112M30S16 M30x3.5 36×1.5 40 34.6-34.8 35.0-35.3 35.2-35.4 46

Altre misure fornibili a richiesta

SERIE 0113

(altri possibili identificativi 303)

COD. Filettatura

Lungh.

L

 Diametro Di Foratura Profondità
Minima
Foro Cieco
Acciaio
Zincato		 Ottone Inox
AISI303		 Inox
AISI316		 Filetto
Interno
D1		 Filetto
Esterno
D2xP
0113M3 0113M3B 0113M3SS 0113M3S16 M3x0.5 4.5×0.5 6 4.2 – 4.3 8
0113M4 0113M4B 0113M4SS 0113M4S16 M4x0.7 6×0.7 6 5.6 – 5.7 8
0113M5 0113M5B 0113M5SS 0113M5S16 M5x0.8 7×0.8 8 6.6 – 6.7 10
0113M6 0113M6B 0113M6SS 0113M6S16 M6x1 8×1 10 7.5 – 7.6 13
0113M8 0113M8B 0113M8SS 0113M8S16 M8x1.25 10×1.25 12 9.2 – 9.4 15
0113M10 0113M10B 0113M10SS 0113M10S16 M10x1.5 12×1.5 15 11.2 – 11.4 18

SERIE 0112 UN

(altri possibili identificativi 302 – 0212)

COD. Filettatura

Lungh.

L

 Diametro Di Foratura Prof.
Minima
Foro
Cieco
Acciaio
Zincato		 Ottone Inox
AISI303		 Inox
AISI316		 Filetto
Interno
D1		 Filetto
Esterno
D2xP		 _Plastica_ Leghe Leggere
Alluminio		 __Ghisa__
0112-0256 0112-0256B 0112-0256SS 0112-0256S16 2-56 4.5×0.5 6 4.0 – 4.1 4.1 – 4.2 4.2 – 4.3 8
0112-0440 0112-0440B 0112-0440SS 0112-0440S16 4-40 5×0.5 6 4.5 – 4.6 4.6 – 4.7 4.7 – 4.8 8
0112-0632 0112-0632B 0112-0632SS 0112-0632S16 6-32 6×0.75 8 5.3-5.4 5.5-5.6 5.6-5.7 10
0112-0832 0112-0832B 0112-0832SS 0112-0832S16 8-32 6.5×0.75 8 5.8 – 5.9 6.0 – 6.1 6.1 – 6.2 10
0112-1024 0112-1024B 0112-1024SS 0112-1024S16 10-24 8×1 10 7.1 – 7.2 7.3 – 7.5 7.5 – 7.6 13
0112-420 0112-420B 0112-420SS 0112-420S16 1/4-20 10×1.5 14 8.6 – 8.8 9.0 – 9.3 9.2 – 9.4 17
0112-518 0112-518B 0112-518SS 0112-518S16 5/16-18 12×1.5 15 10.6-10.8 11.0-11.3 11.2-11.4 18
0112-616 0112-616B 0112-616SS 0112-616S16 3/8-16 14×1.5 18 12.6-12.8 13.0-13.3 13.2-13.4 22
0112-714 0112-714B 0112-714SS 0112-714S16 7/6-14 16×1.5 22 14.6-14.8 15.0-15.3 15.2-15.4 26
0112-813 0112-813B 0112-813SS 0112-813S16 1/2-13 18×1.5 24 16.6-16.8 17.0-17.3 17.2-17.5 28
0112-1011 0112-1011B 0112-1011SS 0112-1011S16 5/8-11 20×1.5 22 18.6-18.8 19.0-19.3 19.2-19.4 27

Altre misure fornibili a richiesta

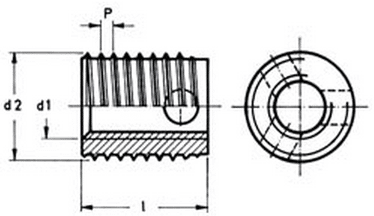

SERIE 0218C

(altri possibili identificativi 307 – 0318C)



SERIE 0218L

(altri possibili identificativi 308 – 0318L)



Cod. 0218C
Serie Corta		 Cod. 0218L
Serie Lunga		 Filettatura Lunghezza Diametro Foratura Prof. Min. Foro
Acciaio
Zincato		 Inox
AISI 303		 Acciaio
Zincato		 Inox
AISI 303		 Filetto
Interno
 D1		 Filetto
Esterno
 D2xP		 0218C 0218L Leghe
Leggere
Alluminio		 __Ghisa__ 0218C 0218L
0218CM3 0218CM3SS 0218LM3 0218LM3SS M3x0.5 5×0.6 4 6 4.6-4-7 4.7-4.8 6 8
0218CM4 0218CM4SS 0218LM4 0218LM4SS M4x0.7 6.5×0.8 6 8 6.0-6.1 6.1-6.2 8 10
0218CM5 0218CM5SS 0218LM5 0218LM5SS M5x0.8 8×1 7 10 7.4-7.5 7.6-7.7 9 13
0218CM6 0218CM6SS 0218LM6 0218LM6SS M6x1 10×1.25 8 12 9.3-9.4 9.5-9.6 10 15
0218CM8 0218CM8SS 0218LM8 0218LM8SS M8x1.25 12×1.5 9 14 11.1-11.2 11.3-11.5 11 17
0218CM10 0218CM10SS 0218LM10 0218LM10SS M10x1.5 14×1.5 10 18 13.1-13.2 13.3-13.5 13 22
0218CM12 0218CM12SS 0218LM12 0218LM12SS M12x1.75 16×1.75 12 22 15-15.1 15.2-15.4 15 26
0218CM14 0218CM14SS 0218LM14 0218LM14SS M14x2 18×2 14 24 17-17.1 17.2-17.4 17 28
0218CM16 0218CM16SS 0218LM16 0218LM16SS M16x2 20×2 14 24 19-19.1 19.2-19.4 17 28

Altre misure fornibili a richiesta

SERIE 0219(a richiesta)

(altri possibili identificativi 309 – 0319)





COD. Filettatura

Lungh.

L

 Diametro Di Foratura Prof.
Minima
Foro
Cieco

Ottone
(a_richiesta)		 Inox
AISI 303
(a_richiesta)		 Filetto
Interno
D1		 Filetto
Esterno
D2xP		 Materiali
Teneri		 Materiali
Duri
0219M2.5B 0219M2.5SS M2.5×0.45 5×1.6 6 3.5 3.6-3.8 8
0219M3B 0219M3SS M3x0.5 5.5×1.6 6 4.1 4.2-4.3 9
0219M4B 0219M4SS M4x0.7 7×2.5 10 5.1 5.2-5.3 13
0219M5B 0219M5SS M5x0.8 9×3 12 6.6 6.7-6.9 15
0219M6B 0219M6SS M6x1 10×4 14 7.6 7.7-7.9 17
0219M8B 0219M8SS M8x1.25 13×4 20 9.9 10.1-10.3 23
0219M10B 0219M10SS M10x1.5 16×5 23 12.4 12.6-12.8 26
0219M12B 0219M12SS M12x1.75 19×5 26 15.4 15.6-15.8 30

*a richiesta
